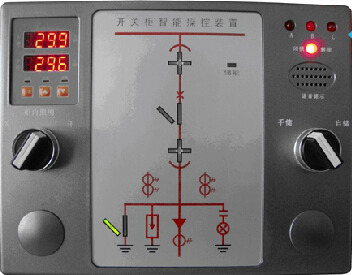

FW-200A開關柜智能操控裝置

技術指標

環境溫度： -40℃~80℃ (±0.5℃)

相對濕度： 0~99%RH (±3℃RH)

介質強度： ≥AC2000V

絕緣性能： ≥100

抗電磁干擾功能： 符合IE C255-22的標準規定

工作電源：DC110V， DC220V， AC220V

通訊方式：RS485(選配)

功耗：≤10W

開孔尺寸：220(長) X 165(寬) X 75(深)mm

主要功能說明

5.1 動態顯示

5.1.1斷路器狀態顯示

斷路器合閘并且分閘回路完好時，紅色01模擬條發光。

斷路器分閘并且合閘回路完好時，綠色02模擬條發光。

斷路器預備合閘狀態時，綠色02模擬條閃光。

斷路器預備分閘狀態時，紅色01模擬條閃光。

5.1.2手車位置顯示

無源觸點輸入

工作位置觸點閉合時，紅色①、 ②垂直模擬條發光，顯示斷路器位于工作位置。

試驗位置觸點閉合時，綠色①、 ②水平模擬條發光，顯示斷路器位于試驗位置。

手車位于試驗位置與工作位置之間時，發光條03①、03②和04①、04②同時閃爍。

手車移出開關柜時，紅色03①、03②和綠色04①、04②發光條均不發光，表示手車已

斷電。

5.1.3接地開關位置顯示

無源接點輸入閉合，紅色05 垂直模擬條發光，顯示接地開關合閘。

無源接點輸入斷開，綠色06 水平模擬條發光，顯示接地開關分閘。

5.1.4彈簧儲能顯示

無源觸點閉合，黃色07 指示發光，顯示斷路器已儲能。

5.2 高壓帶電顯示及閉鎖功能

A) LED啟輝電壓 KV 額定相電壓 ×0.15-0.65。

B) 閉鎖啟控電壓（KV）：額定相電壓 ×0.65。

C) 當三相同時不帶電時，閉鎖解除燈亮，啟動電磁鎖動作。

5.3 溫濕度控制功能

可帶1-2路溫濕度傳感器及輸出接點，可顯示現場的溫濕度數值，并且用戶可根據需要自行的設置加熱/除濕/排風輸出的上下限。當環境濕度大于上限值或其溫度大于下限值時，啟動加熱，濕度小于下限值或溫度大于上限值時，停止加熱；當環境溫度 40℃時，無條件停止加熱，防止過熱損傷；當加熱斷器線時，斷線報警燈亮。

5.4 智能防誤語音提示功能

A)當斷路器合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分?jǐn)嗦菲鳌薄?/span>

B)接地開關合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分接地開

關”。

C)斷路器合閘狀態、接地開關合閘狀態，誤將小車從試驗位置推至工作位置時，語音

提示“請分?jǐn)嗦菲?、請分接地開關”。

D)當柜體主回路送電時，柜前有人停留時，語音提示“本柜主回路已帶電”。

5.5操作開關功能

裝置面板上設有分閘/合閘轉換開關（或按鈕）、遠方/地轉換開關、儲能開關、柜內照明等操作開關，方便用戶操作。

5.6 選配功能

RS485接口，MOD BUS協議方式，通信波特率最高達9600。

六．功能操作說明

6.1 測量界面

開機設備會檢測溫濕度傳感器，數據顯示會約停留1~2秒，當設備采集不到溫濕度會顯示“00”。由于需要顯示雙路溫濕度，溫濕度顯示為輪顯方式。

1) 溫度顯示，分辨率為0.1，帶小數，顯示為26.4℃和22.8℃。

2) 濕度顯示，不帶小數，顯示為60%和59%。

6.2 參數界面

通過按“設置”鍵進入?yún)?shù)設置，對于需要修改的參數項，通過和，調整參數大小。連續按“設置”鍵，選擇參數項，全部選擇完畢，進入測試。整個參數項列表如下：

設備加熱和除濕方式為自動方式，因此理解好參數設定，可以正確啟動加熱和排風。設備是根據以下判據進行加熱和除濕判斷：

A)環境濕度大于濕度上限或溫度小于溫度下限值時，啟動加熱，加熱指示燈亮同時加熱輸出端為常閉點；加熱到濕度小于濕度下限值時且溫度大于溫度上限值時，停止加熱。

B)當啟動加熱超過1小時后，停止1小時加熱，然后再繼續加熱。

C)環境溫度≥40℃，無條件停止加熱，防止過熱損傷。

D)環境溫度大于排風上限值時，啟動排風，排風輸出為常閉點；排風到環境溫度小于排風下限值時，停止排風，排風輸出為常開點。
